Metallaktivgasschweißen (MAG) Schweißen bei HG Metalltechnik

Das teilmechanische Metallschutzgasschweißen (MSG), wahlweise als MIG (Metallschweißen mit inerten Gasen, EN ISO 4063: Prozess 131) oder MAG-Schweißen (Metallschweißen mit aktiven, also reaktionsfähigen Gasen, EN ISO 4063: Prozess 135), ist ein Lichtbogenschweißverfahren, bei dem der abschmelzende Schweißdraht von einem Motor mit veränderbarer Geschwindigkeit kontinuierlich nachgeführt wird. Die gebräuchlichen Schweißdrahtdurchmesser liegen zwischen 0,8 und 1,2 mm (seltener 1,6 mm). Gleichzeitig mit dem Drahtvorschub wird der Schweißstelle über eine Düse das Schutz- oder Mischgas mit ca. 10 l/min (Faustformel: Schutzgas-Volumenstrom 10 l/min pro mm Schweißdrahtdurchmesser) zugeführt. Dieses Gas schützt das flüssige Metall unter dem Lichtbogen vor Oxidation, welche die Schweißnaht schwächen würde. Beim Metallaktivgasschweißen (MAG) wird entweder mit reinem CO2 oder einem Mischgas aus Argon und geringen Anteilen CO2 und O2 (z. B. „Corgon“) gearbeitet. Je nach ihrer Zusammensetzung kann der Schweißprozess (Einbrand, Tropfengröße, Spritzerverluste) aktiv beeinflusst werden; beim Metallinertgasschweißen (MIG) wird als Edelgas Argon, seltener auch das teure Edelgas Helium, verwendet. Das MAG-Verfahren wird in erster Linie bei Stählen eingesetzt, das MIG-Verfahren bevorzugt bei NE-Metallen.

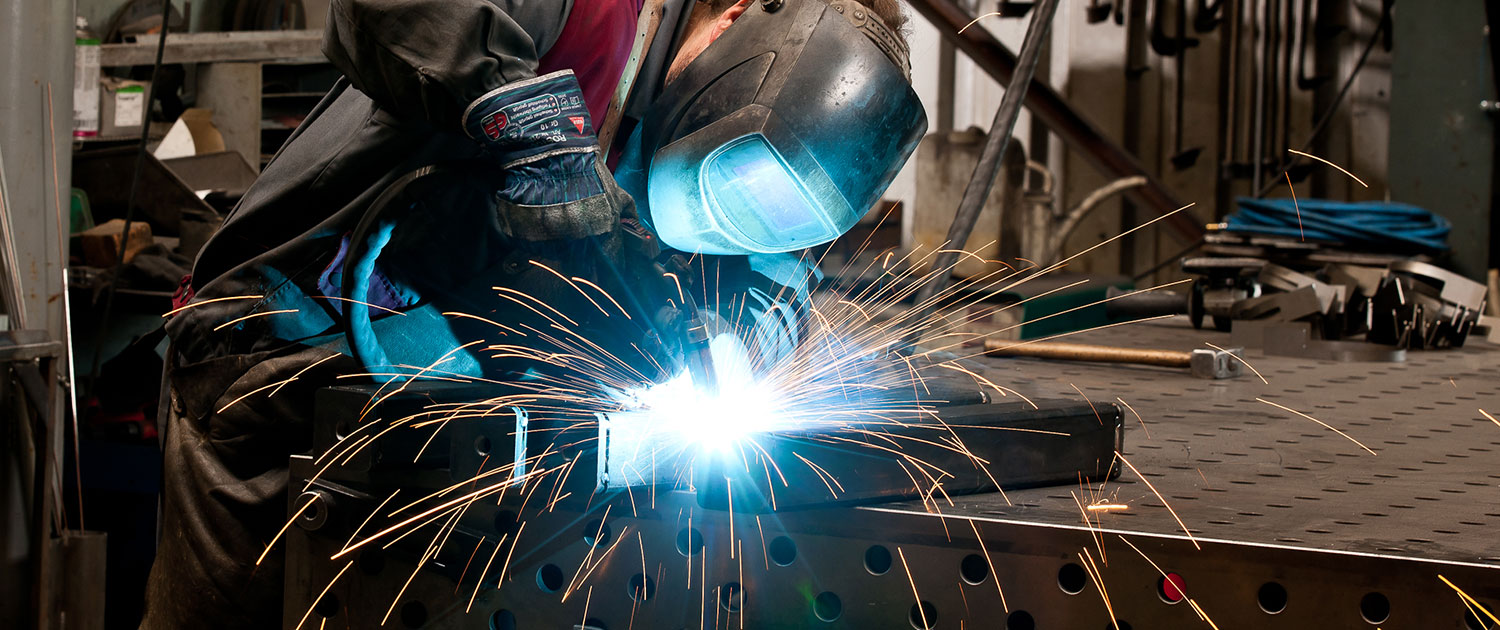

MAG Schweißen HGMTK

Wahlweise können beim Metallschutzgasschweißen auch Fülldrähte (auch „Röhrchen-Drähte“ genannt), eingesetzt werden (mit Aktivgasschweißen EN ISO 4063: Prozess 136, mit Inertgas EN ISO 4063: Prozess 137). Diese können im Inneren mit einem Schlacke Bilder und ggf. Legierungszusätzen versehen sein. Sie dienen dem gleichen Zweck wie die Umhüllungen der Stabelektrode. Einerseits tragen die Inhaltsstoffe zum Schweißvolumen bei, andererseits bilden sie eine Schlacke auf der Schweißraupe und schützen die Naht vor Oxidation.

In Abhängigkeit von den zu verschweißenden Werkstoffen sowie deren Blechdicke oder Wandstärke können durch geeignete Parameterwahl unterschiedliche Lichtbogenarten eingestellt werden. Im unteren Leistungsbereich wird der Kurzlichtbogen eingesetzt, bei dem sich Kurzschluss und frei brennender Lichtbogen abwechseln. Im oberen Leistungsbereich wird der Sprühlichtbogen eingesetzt. Der abschmelzende Zusatzwerkstoff wird kurzschlussfrei abgeschmolzen. Durch spezielle Regelung kann ein sehr fokussierter stabiler Lichtbogen mit besonders hohem Lichtbogendruck erzeugt werden. Es gibt einen Zwischenbereich zwischen kurzschlussbehaftetem und kurzschlussfreiem Werkstoffübergang. Man spricht von einem Übergangslichtbogen. Er sollte wegen seines stochastischen Charakters vermieden werden. Beim Impulslichtbogen wird ein Grundstrom mit erhöhten Stromimpulsen überlagert. Der Werkstoffübergang lässt sich steuern. Durch den Wechselstromlichtbogen lässt sich der Wärmeeintrag in das Werkstück und die Elektrode beeinflussen und Oxide auf der Oberfläche von Aluminium und seinen Legierungen werden aufgebrochen.

Vorteile von MAG Schweißen

Die Schweißnaht wird vor Oxidation geschützt. Es entsteht keine Schlacke. Die Arbeitsgeschwindigkeit ist sehr hoch. Dadurch kommt es zu geringeren Wärmeeinflüssen des umliegenden Materials. Dieses Verfahren kann in allen Schweißpositionen angewandt werden. Auf Grund dieser besonderen Vorteile, ist es heute das meist genutzte Schweißverfahren.

Herausforderungen beim MAG Schweißen

Windanfälligkeit – Metallschutzgasschweißen kann nicht im Freien stattfinden. MAG Schweißen erfordert sehr viel Erfahrung und ist nicht leicht zu kontrollieren. Die Schweißnaht muss außerdem vorher von Rost befreit werden. Besonderes Augenmerk ist dabei neben zweckmäßiger Schutzkleidung auch streng auf einwandfreien Augenschutz zu legen, da die Schweißflamme einen auffällig hellen Lichtbogen entwickelt.

Galerie

MAG-Schweissen
MAG-Schweissen
MAG-Schweissen
MAG-Schweissen
